Закупка комплектующих

Перед сборкой электровелосипеда потратив достаточно времени на размышления какой мне требуется результат, для чего и на какие дистанции. Перелопатив множество материала, взвесив за и против в Итоге для себя чётко осознал желаемую конфигурацию: Парки, Леса, городские дорожки без выезда на проезжую часть »

  • Скорость ~45 км/ч достаточно.
  • Дальность поездки ~70-100 км с педалями.

Что требуется:

(2018 год)

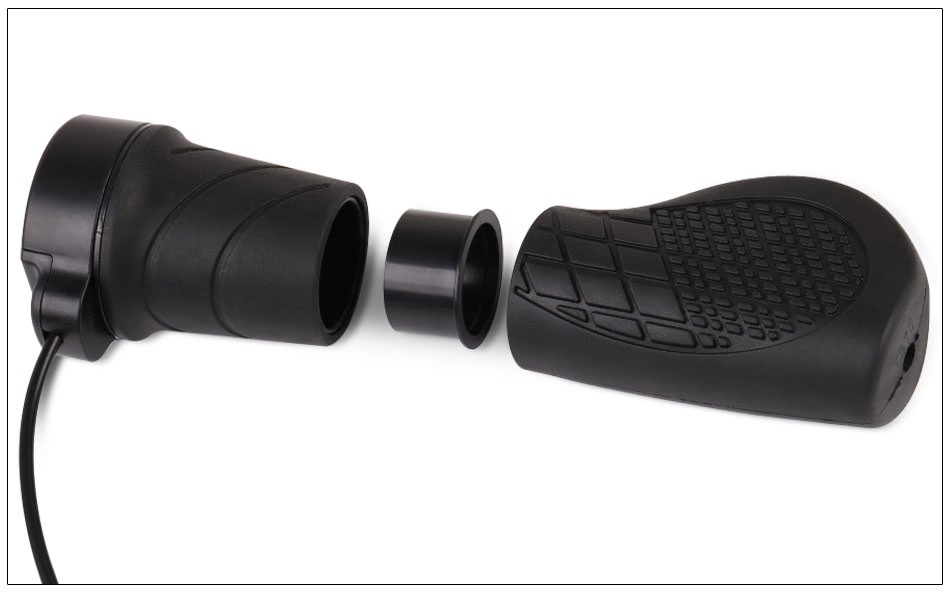

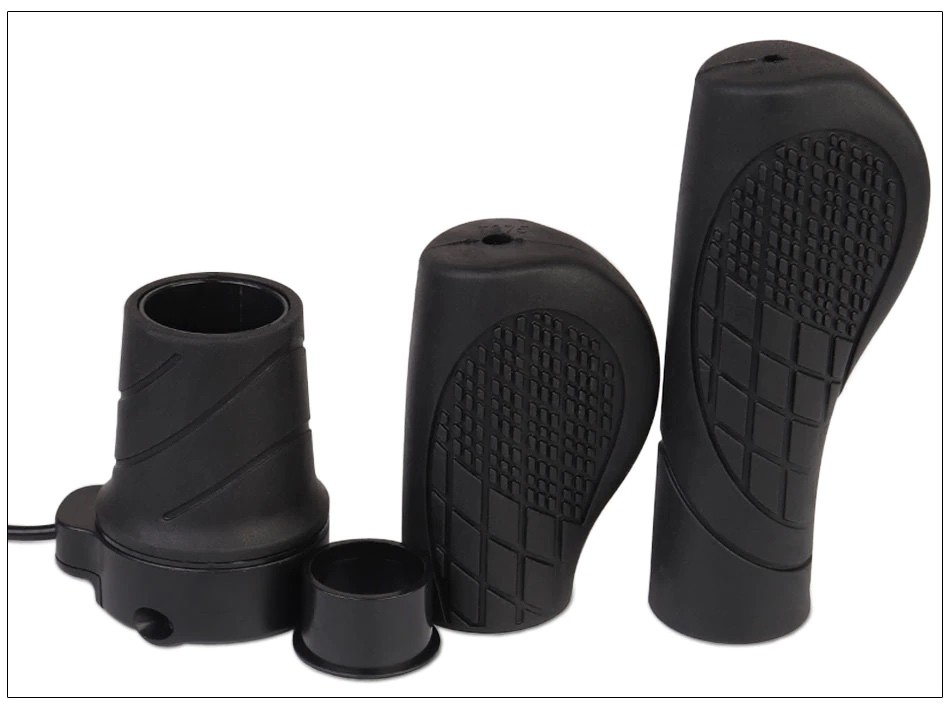

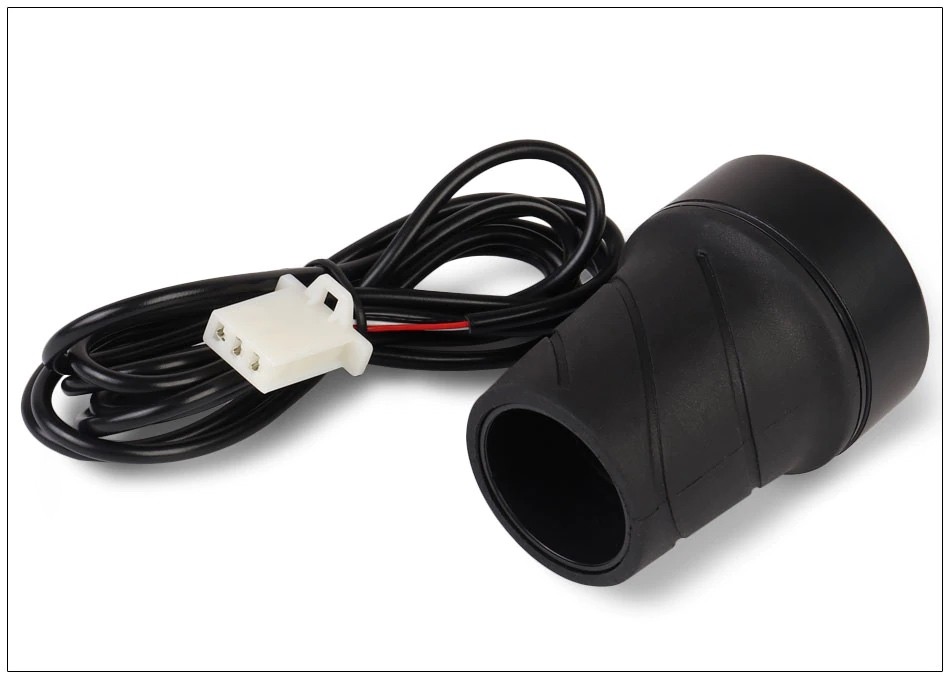

Ручка акселератора

Решил брать мотоциклетный вариант с анатомическими ручками по соображениям удобства и минималистичности.

High quality Half Twist Throttle for 24V / 36V 48V / 60V / 72V E-bike Wuxing Brand 192X Electric Bicycle Twist Throttle Wuxing Brand Wire length: Ordinary: 1.6m with connector Most popular for converting Electric Bicycle

Да будет СВЕТ

Важно! Твоя и Человеческая безопасность! Тебя должно хорошо быть видно. Обычный фонарик на руле будет слепить людей и водителей с вытекающими последствиями.

[Линзованная фара Arctic 10W v1]

Чёткая горизонтальная граница света как у авто » не слепит пешеходов и водителей!

Отличная фара, для электротранспорта, имеется возможность поставить на любой вольтаж от 12 до 80в.

  • имеет чёткие границы света
  • не слепят встречных
  • фара в металическом корпусе
  • с линзой
  • IP65
  • Честные 10W
  • Чётко белый свет (не уходит в синеву)

Задний габаритный фонарь

Готовых, достойных и хорошо заметных на 36/48 вольт габаритных фонарей найти не удалось » поэтому покупаем контурный фонарь и белые светодиодные полоски на 12 вольт ставим в последовательное соединение (3 x 12 = 36В).

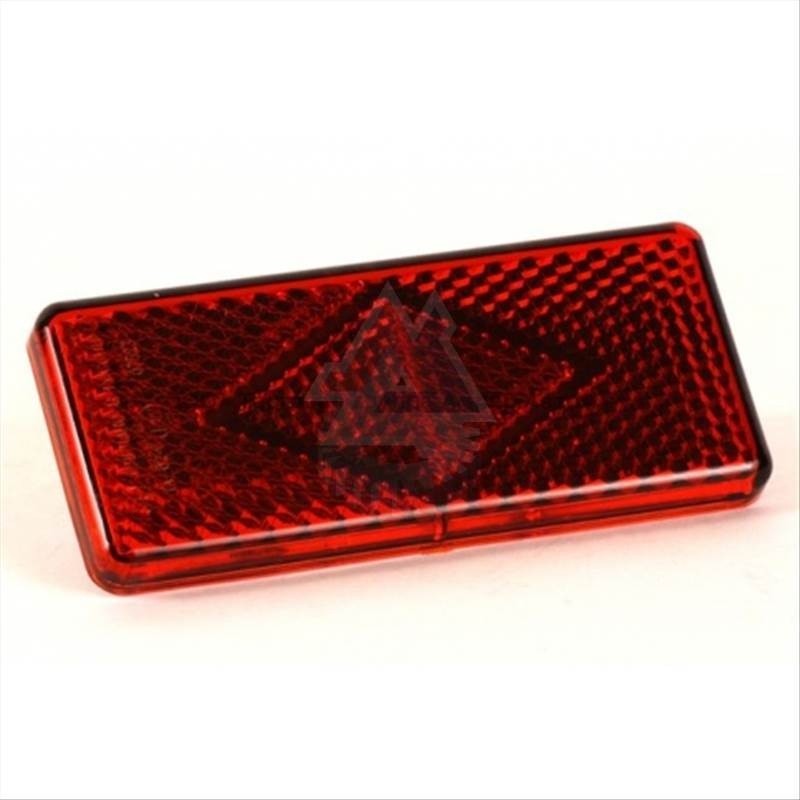

В огромном магазине запчастей походил среди полок со своим кронштейном от багажника и было решено приобрести 56.3731-01 катафот заднего бампера. Размер 121х52

Теперь задача его аккуратно расклеить и туда впаять светодиодную ленту. Для эксперимента взял 2 штуки по 50 рублей всего ;)

Светодиодная лента на 12 вольт

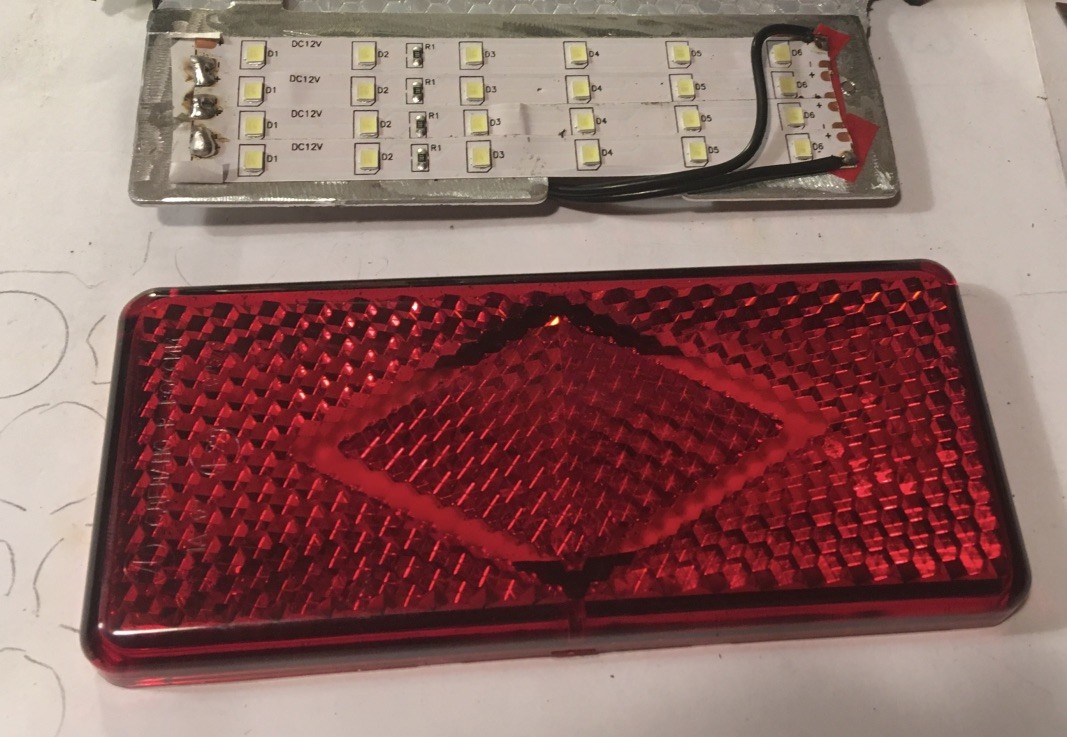

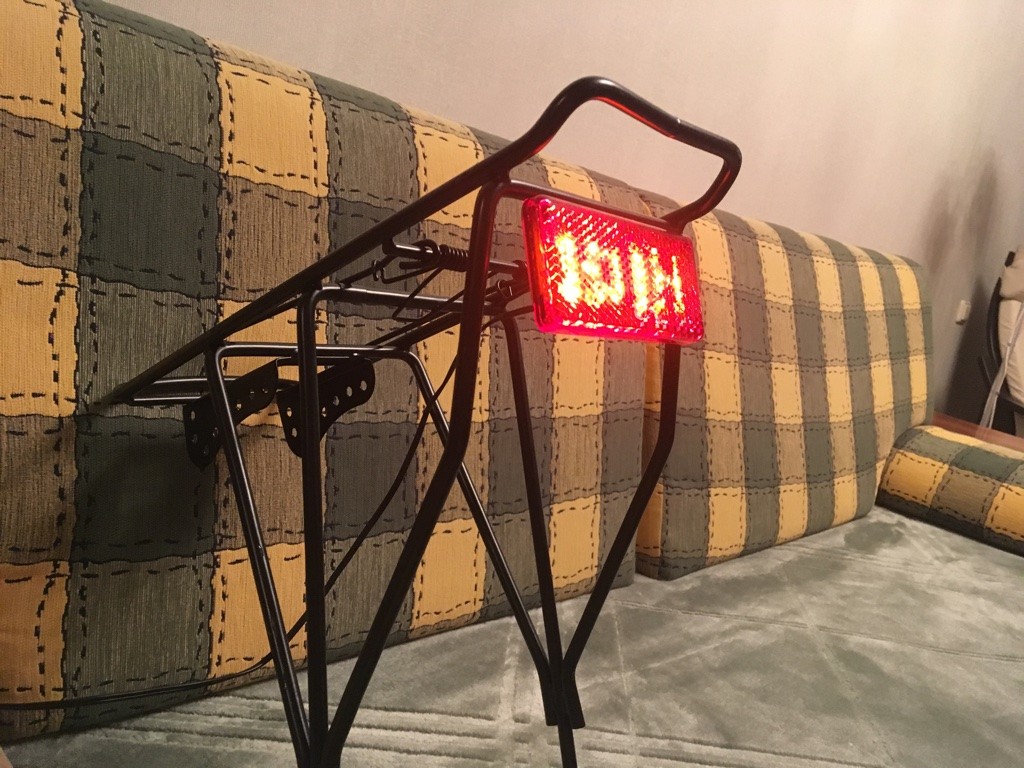

  1. Распилил его дремелем, т.к. от температуры он не расклеился.
  2. На алюминиевую платформу приклеил 4 LED полоски и последовательно их соединил.
  3. Эпоксидной смолой соединил. К багажнику крепится на три болтика M3.eZNU741qShSQZF%tibYj9g_thumb_5ed3 UNADJUSTEDNONRAW_thumb_5f0d

Правильный габаритный фонарь ;)

Есть такой психо-оптический эффект - мозг гораздо лучше трассирует (держится за) постоянно горящий огонёк, нежели моргающий.

Может - подсознательно частично блокирует раздражающий сигнал, может - тратит на расчет предполагаемой траектории движения моргалки больше ресурсов, из-за вынужденной интерполяции его положения и постоянной потери-захвата сигнала, наверняка свой вклад вносит и то, что красный участок спектра хуже (слабее) остальных воспринимается человеческим глазом. Да и габаритов ваших за моргающим фонарём совсем не видно.

В итоге я купил здоровенный красный фонарь от грузовика, выкинул начинку, отрезал от белой светодиодной 12-вольтовой ленты 4 кусочка, соединил их последовательно (для батареи 48 вольт), закрепил разнонаправлено внутри этого фонаря, и езжу счастливый, заметный, и никого не бешу (фонарями))

Много людей спрашивал - хорошо видно? А не слепит? Точно?)) Все говорят - отличный фонарь, всё пучком, а из-за того, что он большой по площади - вел детектится как мотоцикл, соответственно и прыткость, и габариты от него ожидаются мотоциклетные, что меня полностью устраивает)

А! Нюанс - диоды в фонаре смотрят НЕ назад, а - вверх и вниз, иначе появляется точечный слепящий эффект, центр фонаря яркий, а края теряются, и формы не видно.

В случае же с расположением диодной ленты "в профиль" к едущему позади вас - внутренняя рифлёная поверхность красного стекла прекрасно "размазывает" свет по всей площади, и делает его равномерным, и комфортным.

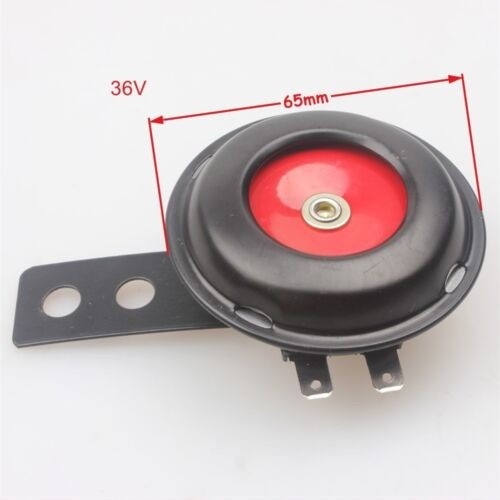

Сигнал - Горн

Автомобильный и громкий сигнал – это часть безопасности. Банально бывают ситуации где маленький велосипедный звоночек просто не актуален. Многие автомобилисты вообще не в курсе, что во дворах пешеходы и велосипедисты имеют преимущество и их нужно пропускать. Так будет возможность себя доходчиво обозначить. Но лучше предвидеть такие ситуации...

36V Horn 65mm Diameter 105db Electric Scooter Razor Horns BLACK

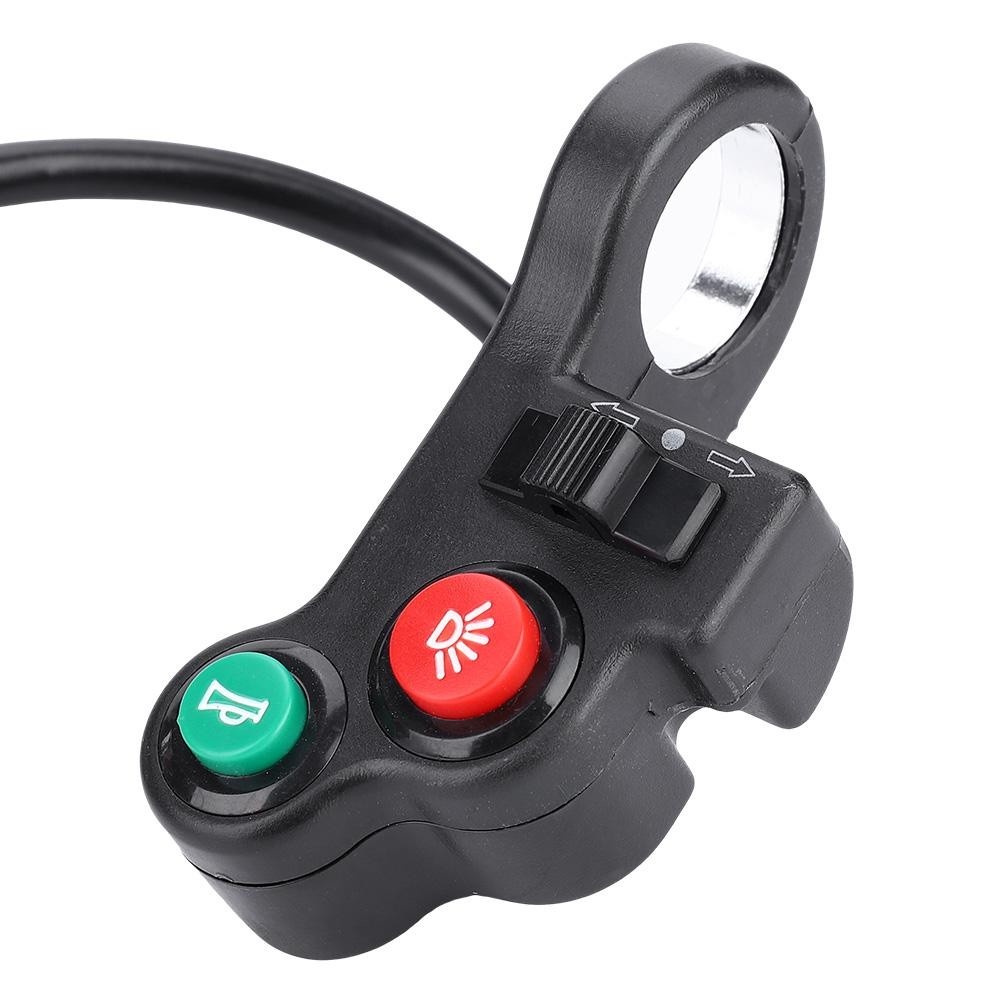

Кнопка сигнала и включение фары

3 in 1 Front Light Horn Button Switch Electric Bicycle Head Light Switch Horn Turn Signal for Motorcycle E-Bike Scooter

Подключил через предохранитель 10A к основной батареи.

Оплётка кабеля

Все провода убрал в эту оплётку. Функционально и эстетично!

Pipe Diameter 6/8/10mm Envelope Tube Wire E-Bike Protection Wire Insulation Tube Bobbin Wire Roll Finishing Durable Cable Black
