Smart BMS c Bluetooth

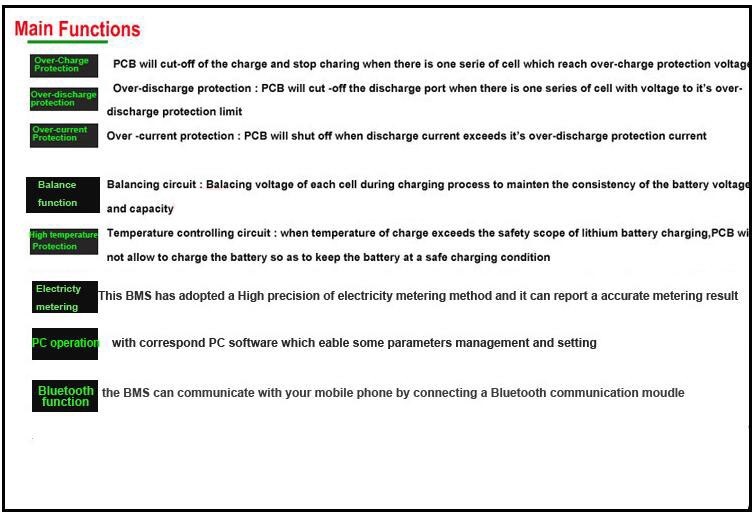

Эта интеллектуальная BMS была выбрана из-за того, что в ней можно исследовать и точно анализировать:
- расход в ватах через приложение в телефоне.
- 2 датчика температуры!
- Точный мониторинг всей батареи.
Решил доплатить за функционал вместо обычной BMS без дополнительных функций.

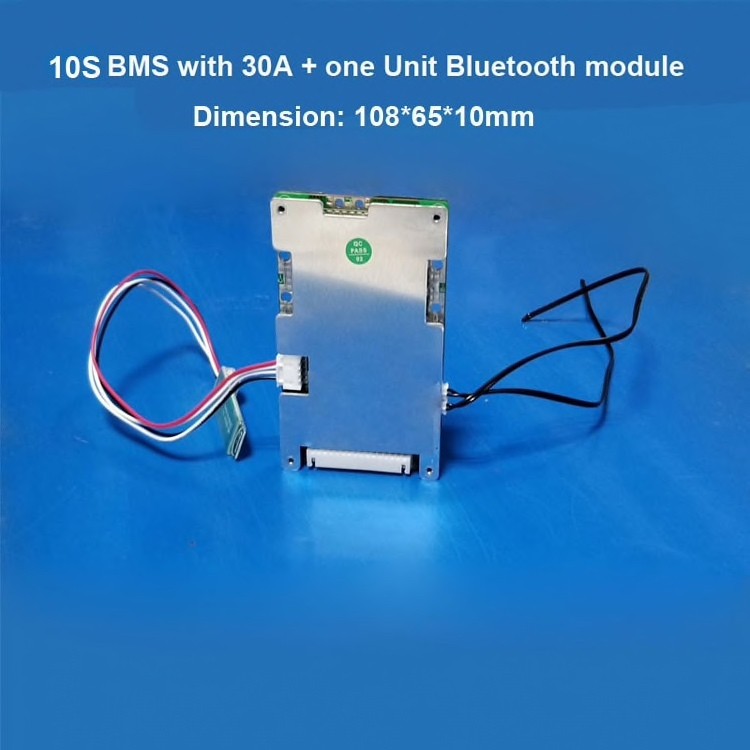

Brand: LiRooter Model: SP15S001-V2 The same charge and charge port

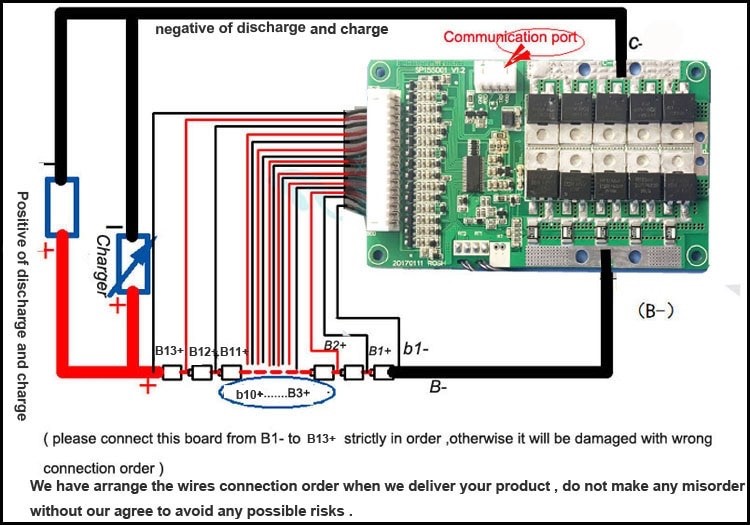

Сборка

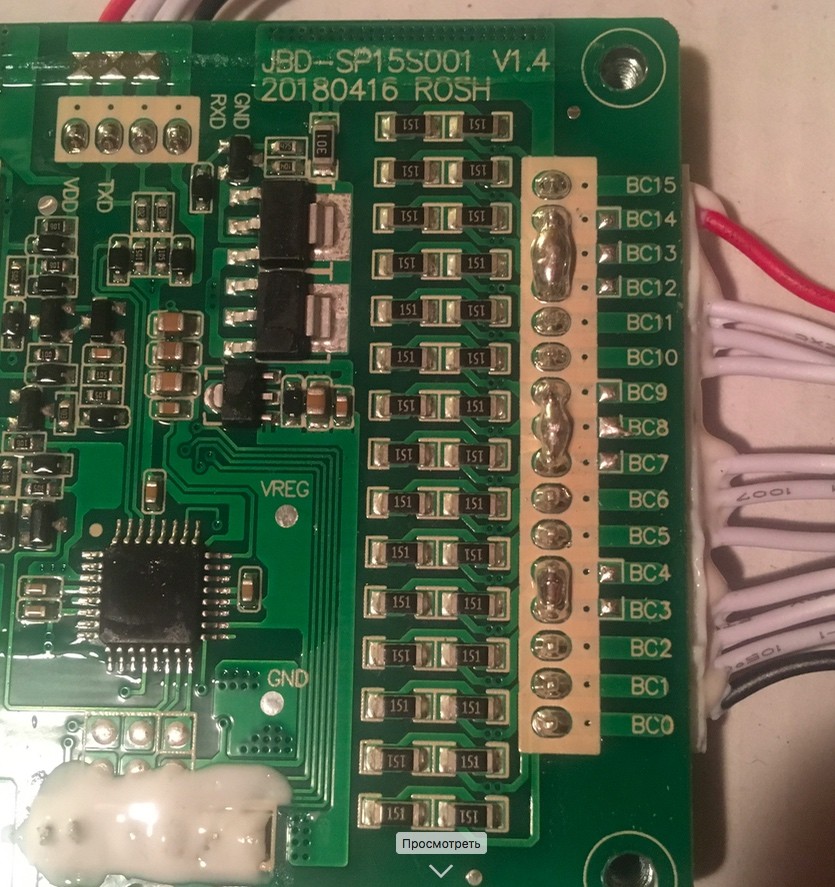

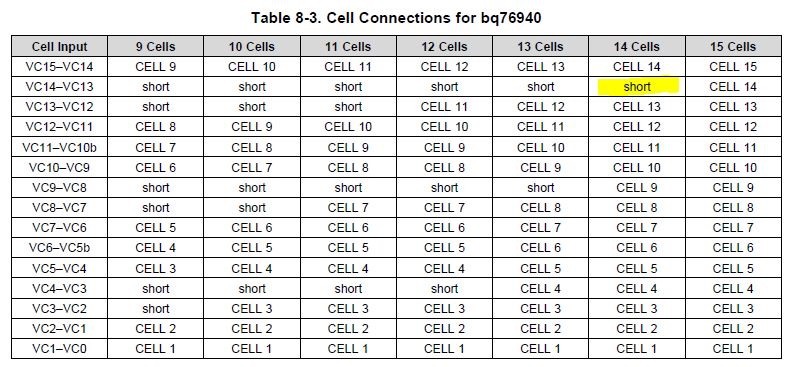

- Запаять все балансировочные провода к элементам, кроме красного.
- Припаять толстый минус ➖ от БМС к акуму.
- Вставить разъём с балансировочными проводами в BMS.
- Припаять тонкий, красный плюс (от разъёма) к акумулятору. Отключать, в обратной последовательности.

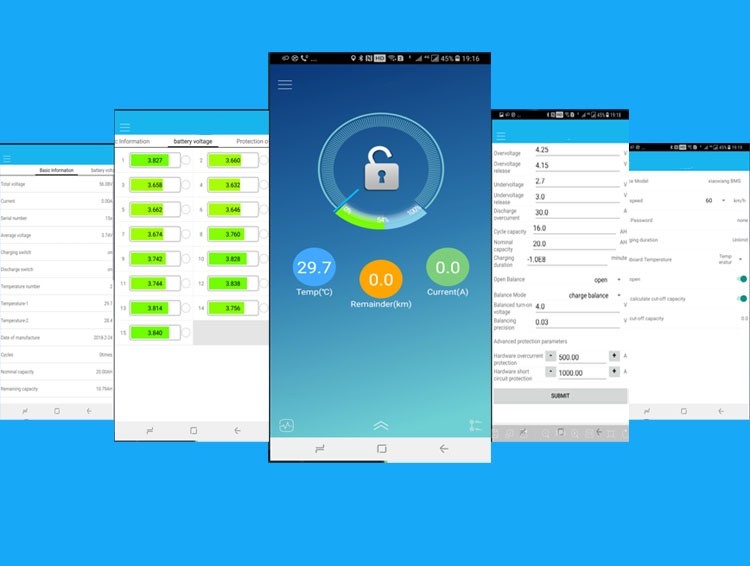

Приложение для iPhone
(https://github.com/smagicld/xiaoxiangBMS)

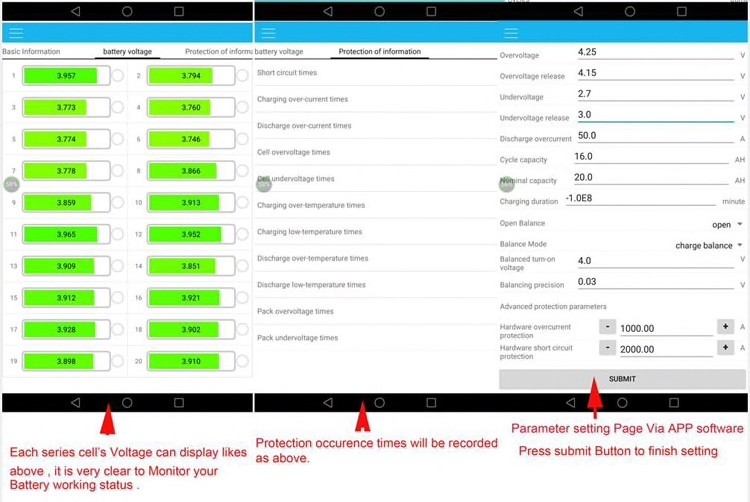

Параметры
overvoltage - отключение зарядки по достижению напряжение на любом из элементов
overvoltage release - включение зарядки после overvoltage только после того, как напряжение на всех элементах опустится ниже указанного
undervoltage - отключение нагрузки при падении ниже указанного на любом из элементов
undervoltage release - включение нагрузки после undervoltage если напряжение на всех элементах стало больше указанного
open balance - включение и отключение балансировки в принципе
balance mode - балансировать только при зарядке или только после того как зарядка будет отключена
balanced turn-on voltage - напряжение выше которого начинают работать балансиры. Если выбран режим балансировки при простое, то БМС будет балансировать пока не засадит все ячейки до указанного напряжения.

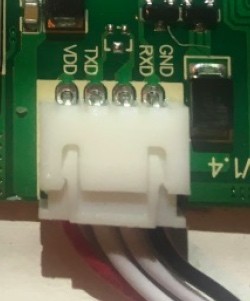

Подключение к PC
Не проверял
Без подключения +5в (VDD) » только подключать минус и два провода дата. ? Суть в том, что TX должен передавать в RX.
