ANT Smart BMS

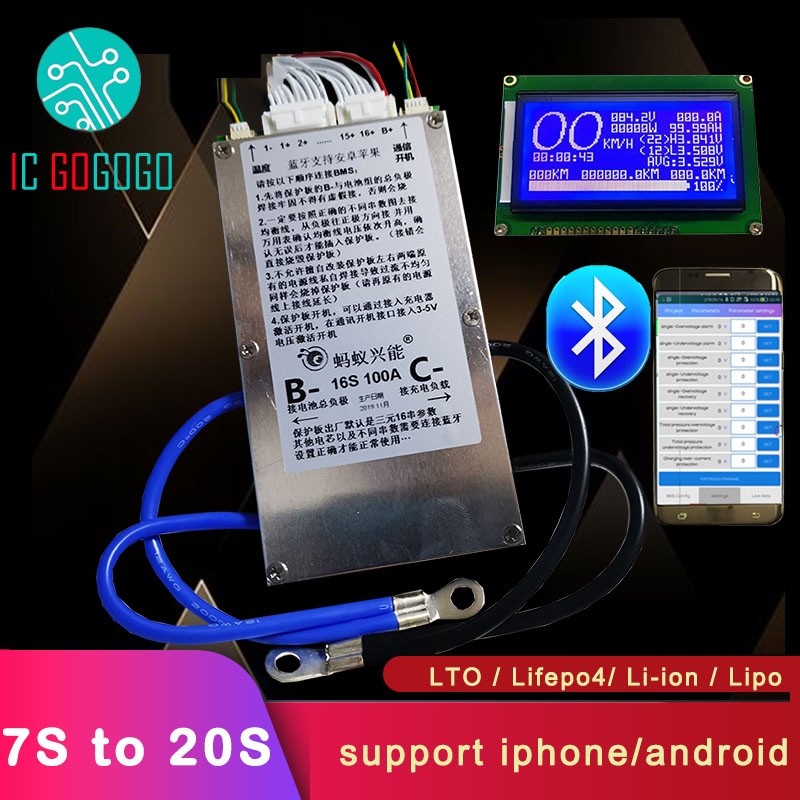

27.12.19 Сегодня купил ANT Smart BMS 7S ~ 16S 100A

Charging current: 50A Balance current: 100MA Wiring method: same port Size: 14CM x 7CM x 1.7CM Single cell voltage: detection range 1V-4.6V, accuracy less than 5Mv Overcharged and paid: protected Working voltage: 15~80V Short circuit protection: short circuit protection current can be set Bluetooth connection Applicable battery: 7-16S Li-ion Battery; 8-16S LiFePo4 Battery; 8-16S Titanium LTO lithium Power consumption: 3MA at work 1.5MA during standby

Форум

Простое включение BMS для проверки

1. Подключаем зарядное устройство B- (силовой) и B+ (на колодке)

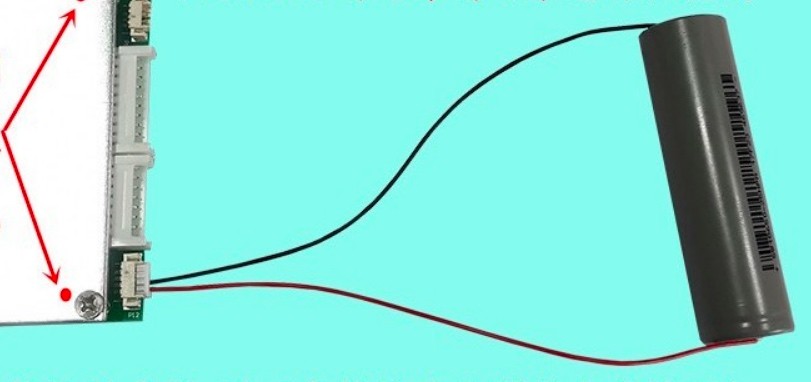

2. На порт Activate соблюдая полярность на 2 секунды подключаем 1 элемент 18650.

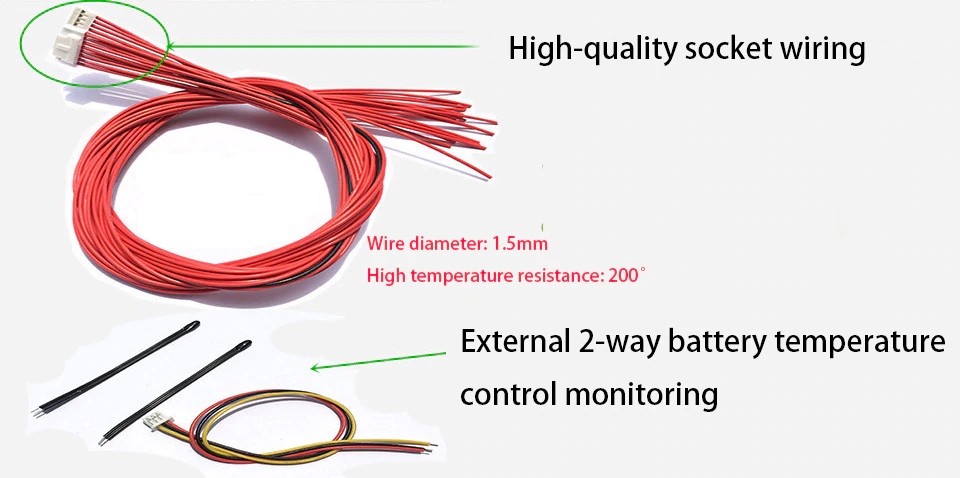

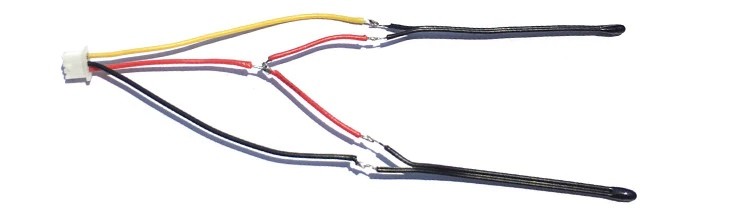

Монтаж датчика температуры

3P температурный кабель подключен к защитной плате, и общая линия находится рядом с краем защитной платы. Средняя-это температурная линия T1, а рядом с гнездом тестовой линии-Температурная линия T2.

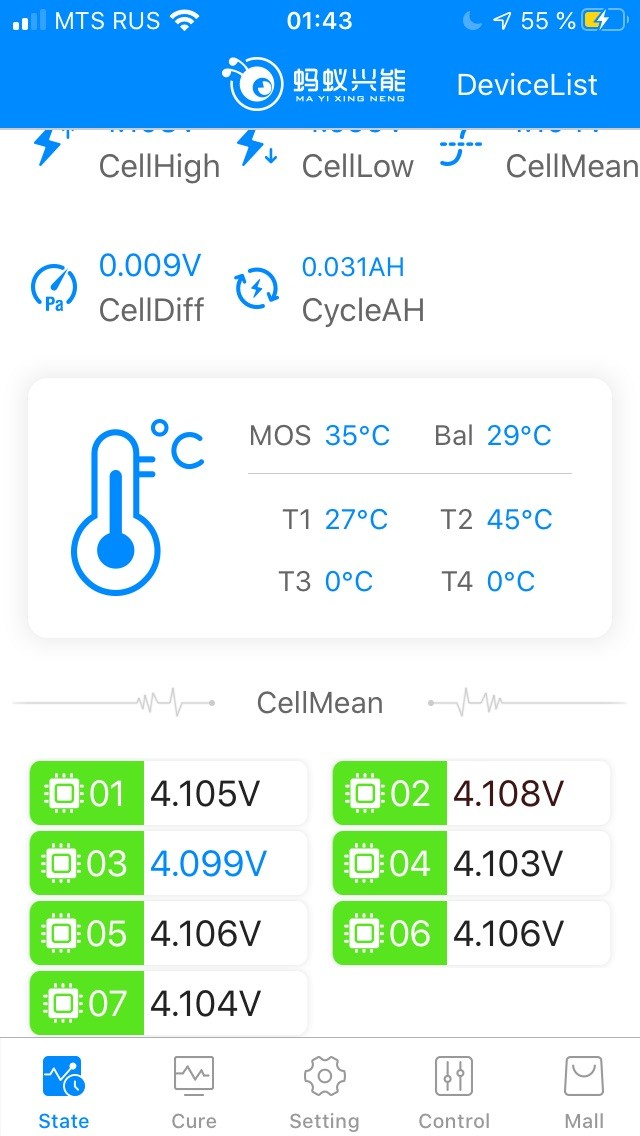

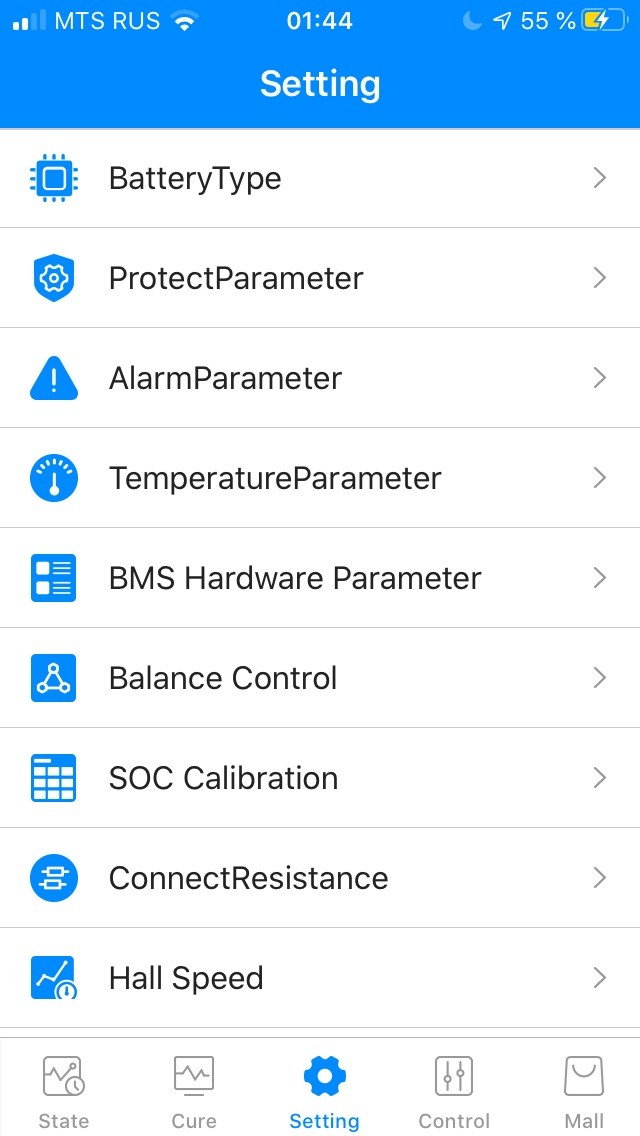

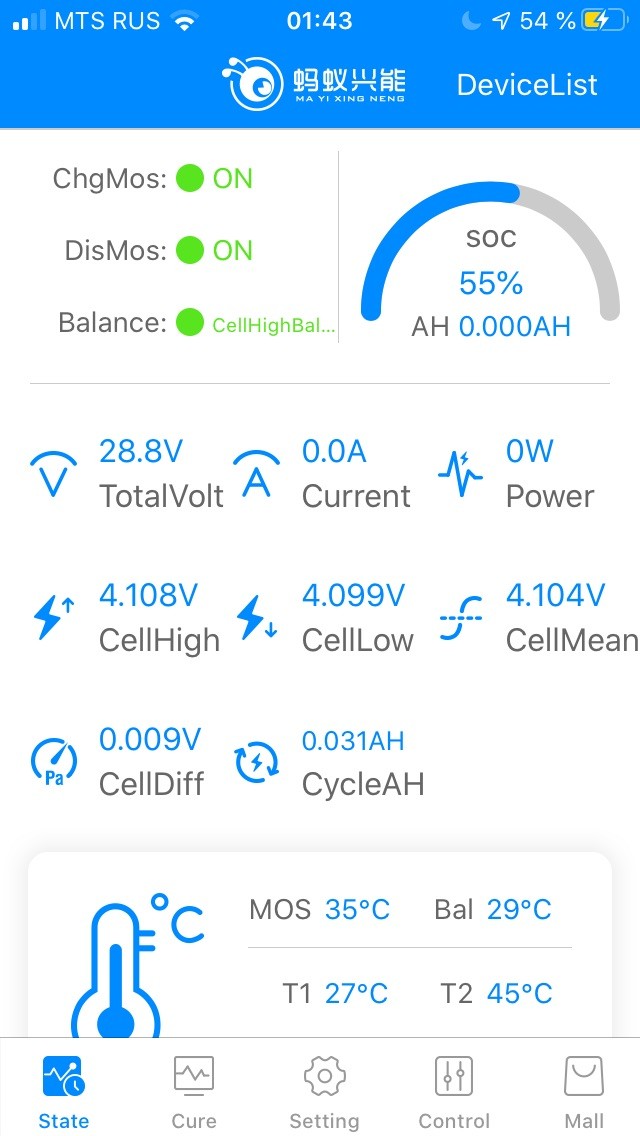

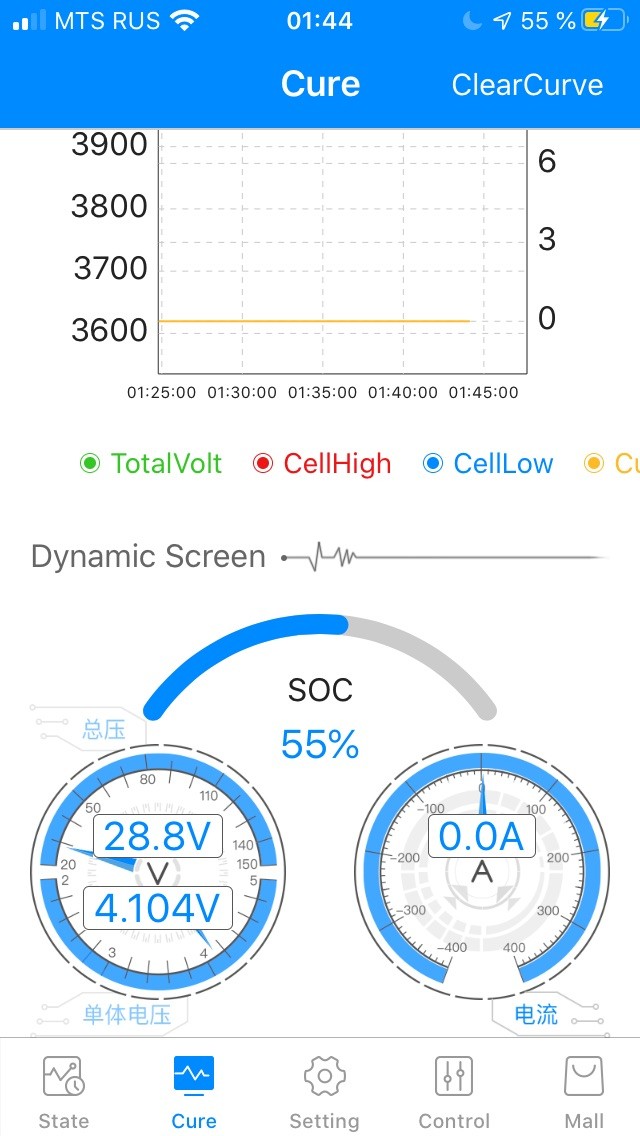

Приложение ANT BMS для iPhone

VBMS (Android)

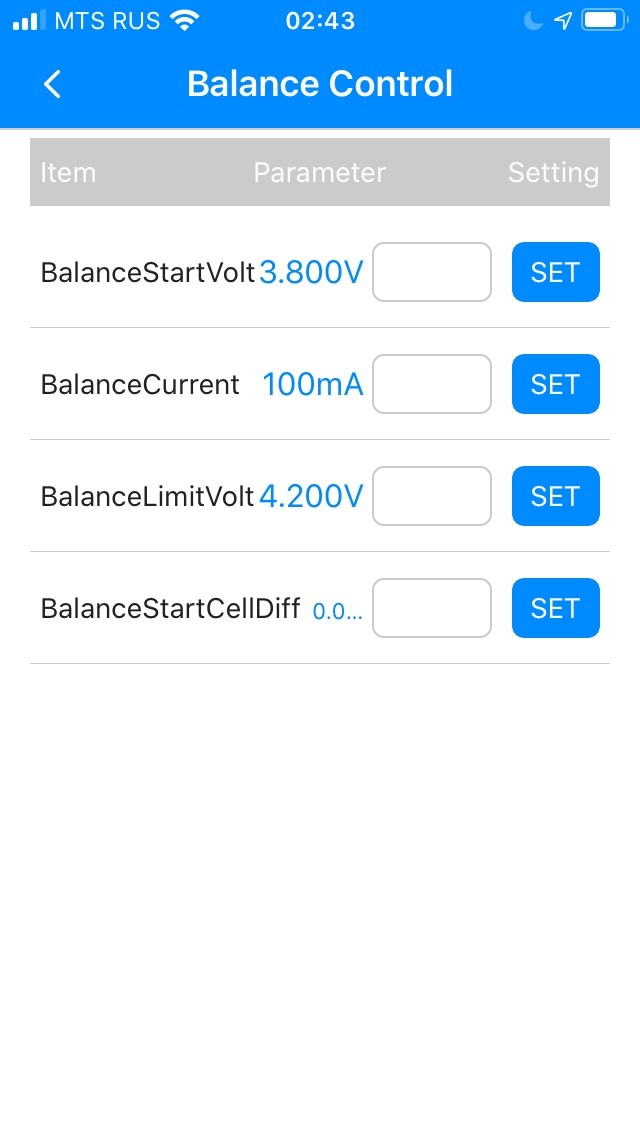

Настройки балансировки

Начало балансировки это напряжение, при котором начнется балансировка, допустим это 3.8 вольт, а конец балансировки - то значение, когда балансировка закончится, например то значение до которого вы заряжаете, 4.1 вольта, допустим.

..вот в этом и плюс смарт бмс, что можно все параметры крутить под свои нужды. Например ставить напряжение начала балансировки под конец заряда, особенно выгодно, когда зарядка перешла в режим постоянного напряжения. В этот момент зарядный ток начинает падать, и при балансировке балансир не так греется. А в конце , когда зарядный ток сравняется с током балансировки, вообще чисто балансировка идет.

Калибровка

Изначально в 2-3 раза занижались показатели тока (Амперы).

Решение: Графа, Датчик тока – Current Sensor Range (Шунт) Было 50A » Установил 170A и всё стало очень точно показывать.
