Сборка батареи '18
Расчётная ёмкость батареи
Ампер/час * Вольт = Ватт/час 36В (28 – 42) » 60шт 10s6p = 16Ач x 36В = 576 Вт/ч
Решил делать версию на 36 вольт из 60 ячеек (10s6p), и уже на практике освоится с электротягой, поездить какое-то время и понять будет ли мне достаточно 36 вольт. И тут только практика, практика и ещё раз практика ;) В теории не прочувствуешь достаточно или нет. Если будет необходимость, то можно собрать батарею из 65 элементов на 48 вольт » 13s5p » 13 Ач x 48В = 624 Вт/ч

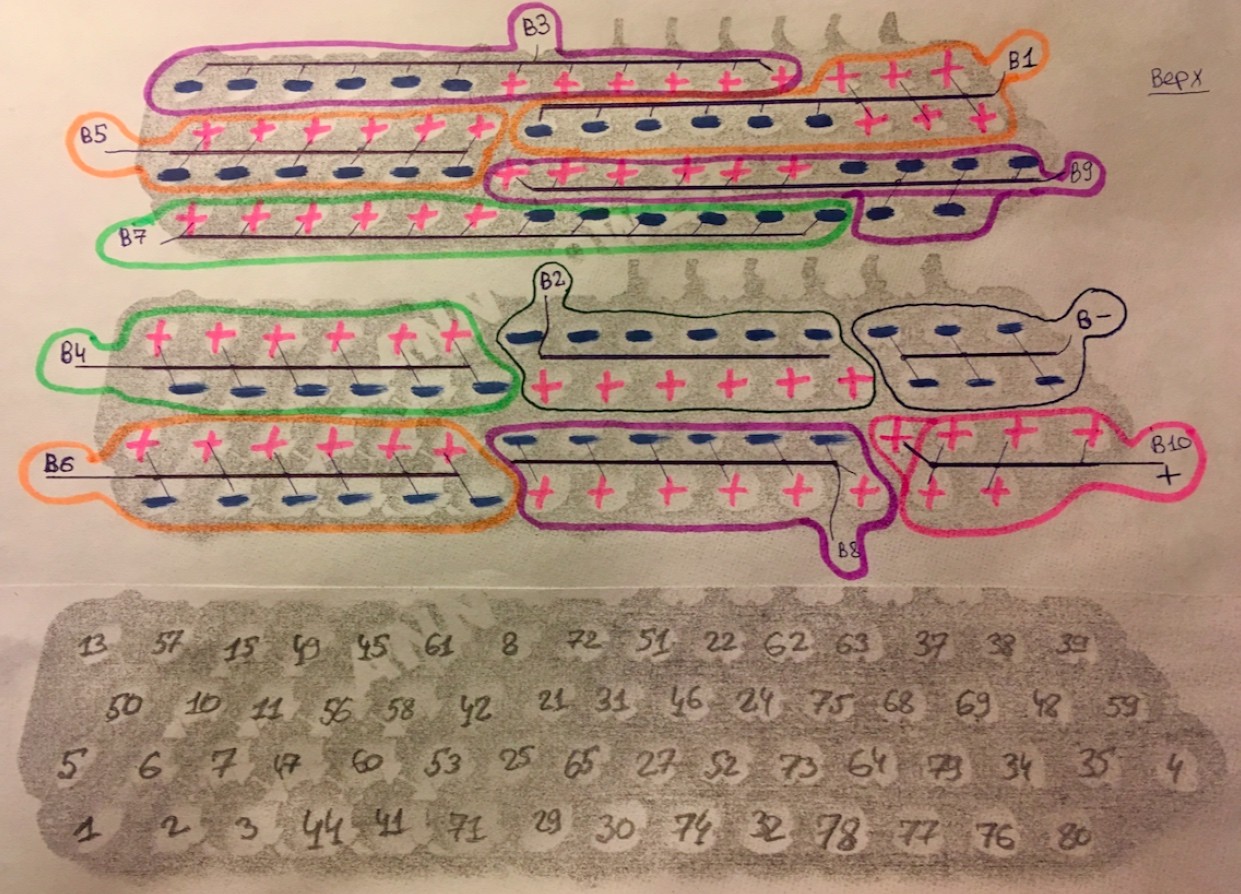

Компоновка 60 элементов » 10s6p
Замер ёмкости каждого элемента

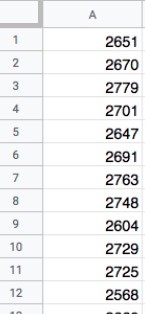

Для этого использовал зарядное устройство Liitokala lii-500 и потом записывал каждое значение в таблицу:
Таблица групп элементов

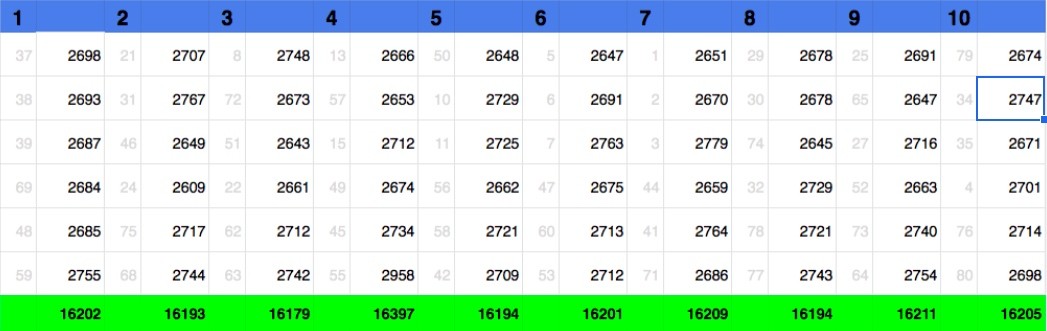

Далее на основе замеров ёмкости составляем таблицу таким образом, что-бы каждая группа элементов была приблизительно равной:
При первых тестах 4я группа немного выпирает, 7я просаживается. Понаблюдаем. Идеальная партия аккумуляторов должна быть в полной гармонии ;)

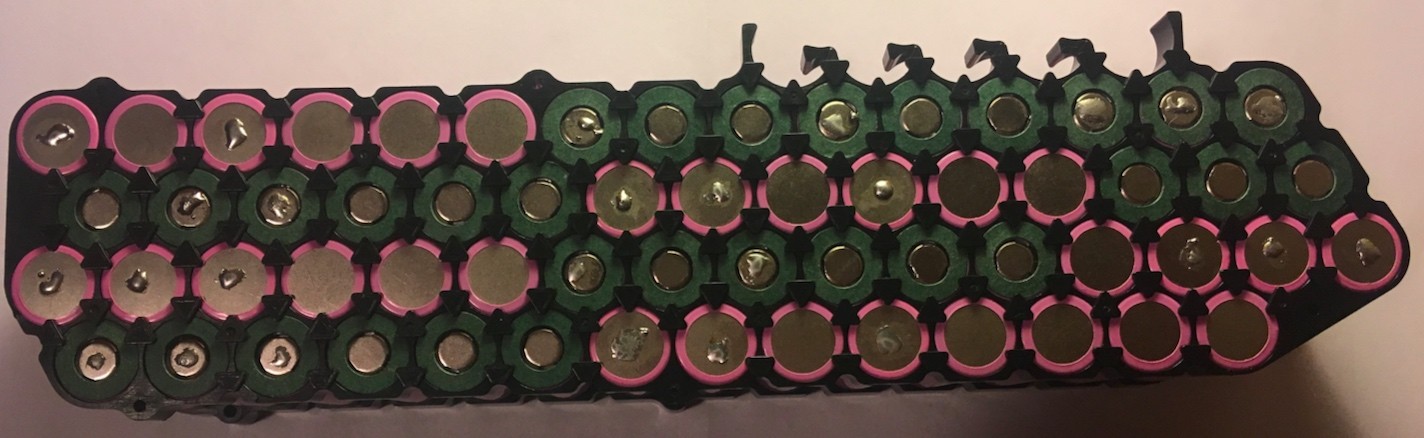

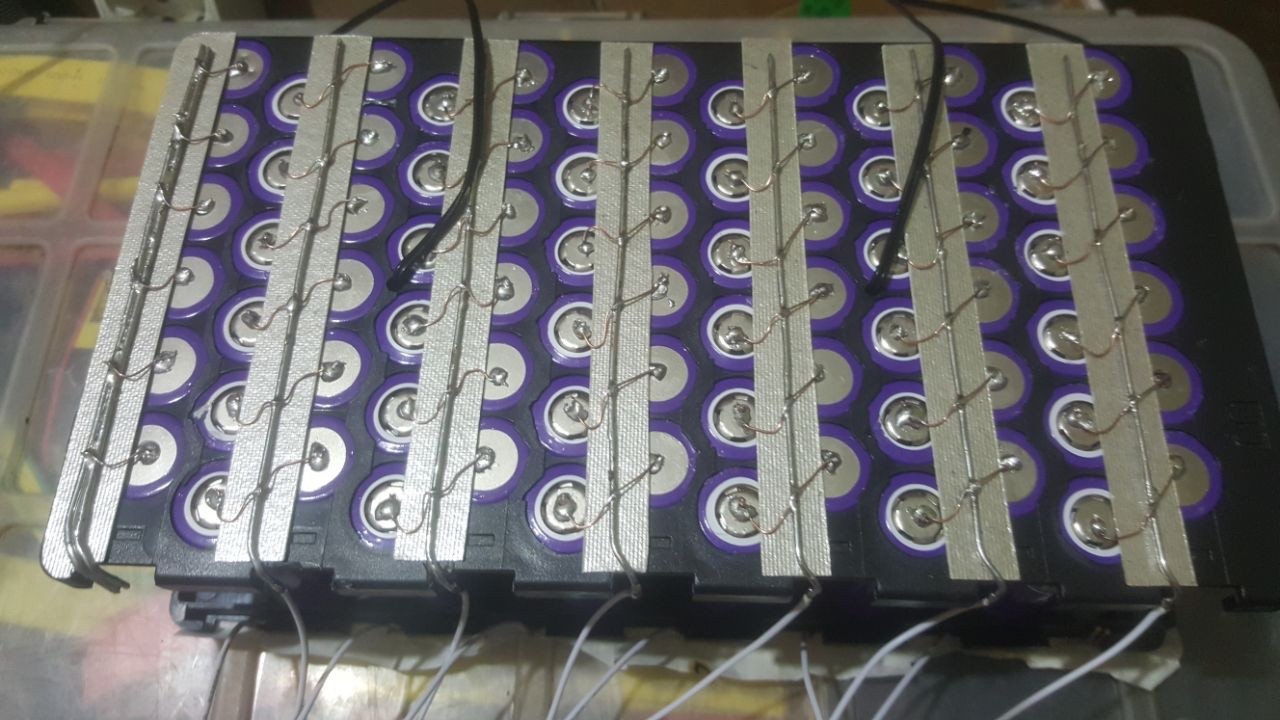

Финальная сборка батареи

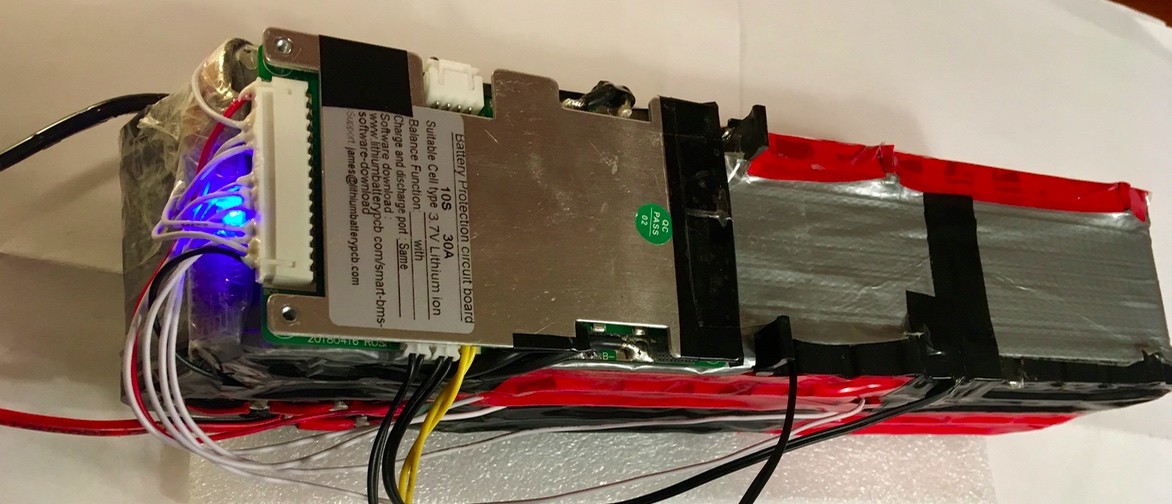

К сожалению места в корпусе по ширине крайне мало и как не пытался делать шину с защитными усиками - увы, не помещалось как ни крутил. Пришлось всё припаять хорошим проводом с расчётом на 30A.
Калибровка BMS

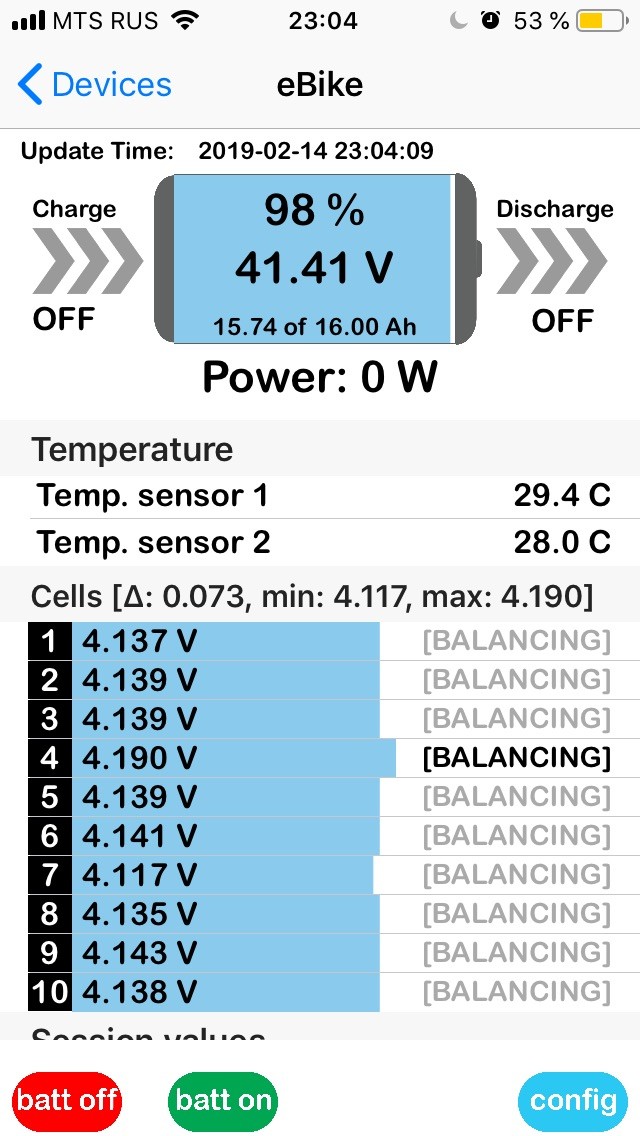

Приложение в телефоне показывало раза в 4 большие токи потребления чем было на самом деле » Нужно отбалансировать BMS:
- В приложении под iPhone » вкладка Current cal.
- Сбрасываем в 0 » нажимаем Idle Calibration
- Подключаем амперметр в разрыв цепи.
- Даём нагрузку.
- Записываем значение подключённого амперметра в приложение:
Нажимаем DisCharge Current Calibration.
- Аналогично проделать с током зарядки.
Пайка аккумуляторов
Главное паяльник на 100 ватт с толстым медным жалом, обычный припой ПОС-61, нормальный флюс, например ЛТИ-120 (25 мл) и тряпочка со спиртом что-бы сразу после пайки и охладить место пайки и смыть флюс.
Мощным (еще раз акцентирую внимание на этом) паяльником время пайки меньше 0,5 секунды, попробуйте на б/у элементах. Разберите элемент - там нечего не перегреется за эти 0,5 секунды. Абсолютно нет никакого риска перегреть элемент.
НЕ ИСПОЛЬЗУЙТЕ активные флюсы, т.н. "паяльные кислоты", что-бы потом аккумулятор не превратился в дырявое ведро с дымком. Вполне можно обойтись кусочком мелкой шкурки, шприцем с ЛТИ-120, и обычным (с отформованным жалом без каверн) паяльником на 100 Ватт.
Паяю в 2 подхода. Первый подход - облуживаю точки на элементах, флюс ЛТИ, облуживаю, тут же смываю флюс (вернее стираю) тряпочкой хорошо смоченной спиртом или ацетоном, за счет закипания спирта одновременно хорошо охлаждается место пайки. Второй подход - непосредственно пайка перемычек.
Паяльник

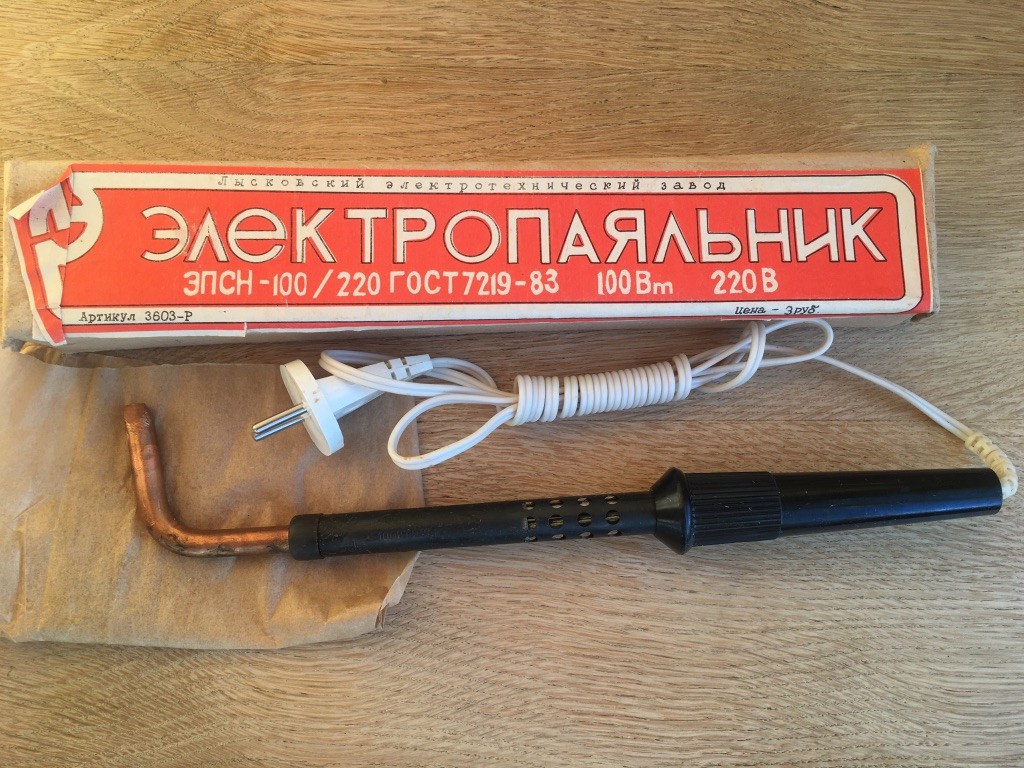

Приобрёл новый советский 100 ватный паяльник. И чего только не встретишь на avito за 300 рублей ;)
Защитный усик

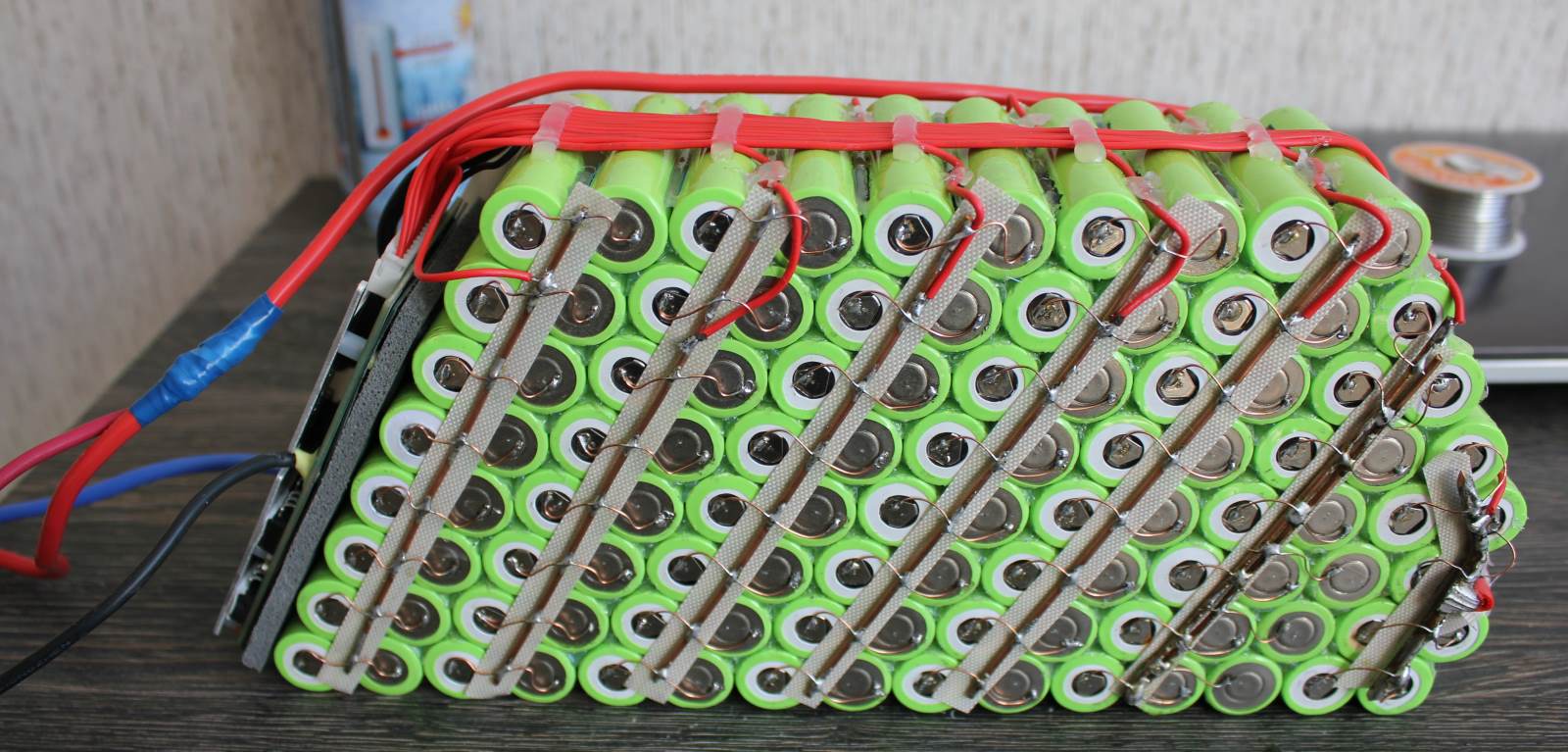

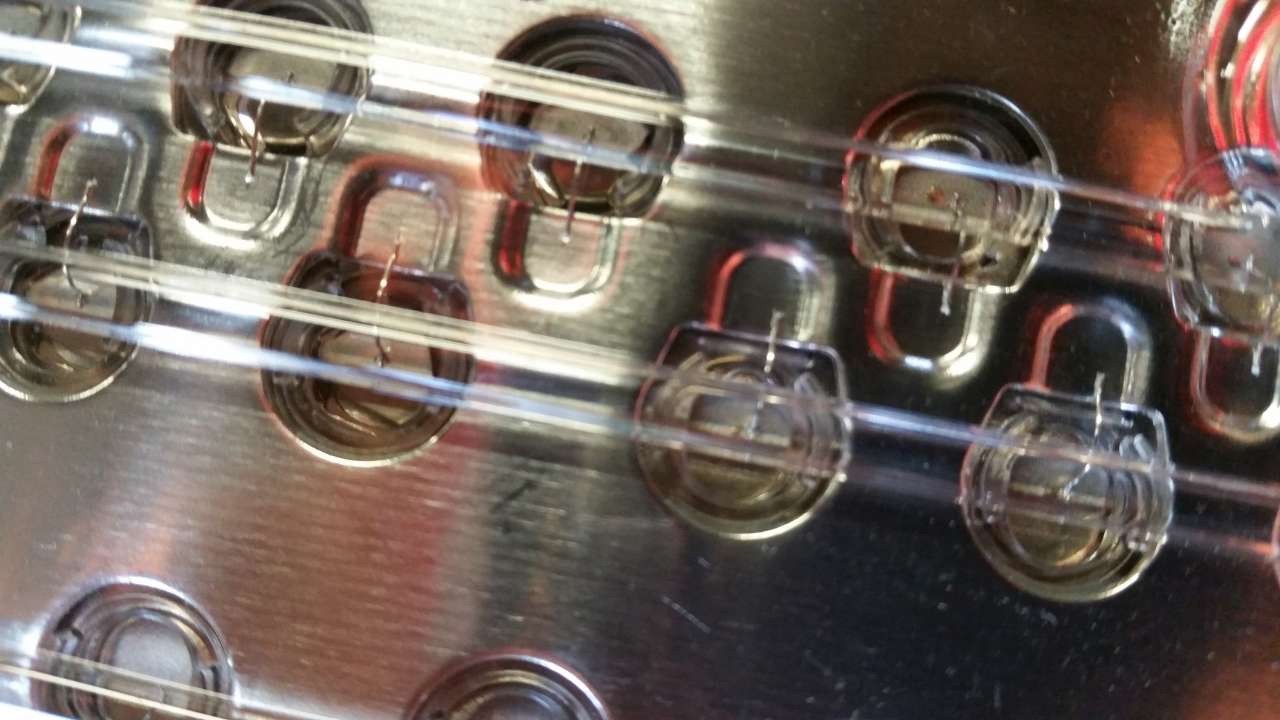

Можно собрать батарею с умом и даже если будет механическая деформация или короткое замыкание одной из банок, они не пойдут гореть по цепочке, т.к. батарея собрана с воздушным зазором в 2 мм между каждым элементом. А подключается каждый элемент усиками, которые перегорают как предохранители в случае короткого замыкания. Это принцип сборки батарей на электромобилях Tesla.

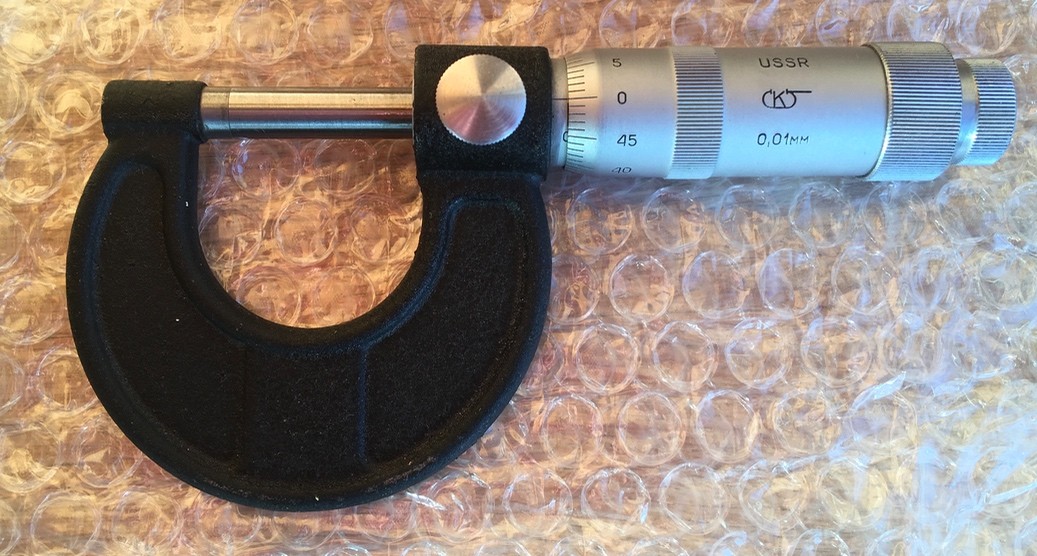

Микрометр 0-25 мм
Для точного подбора диаметра защитного усика нам потребуется микрометр.
Проволочки можно брать расплетая медные многожильные качественные провода.

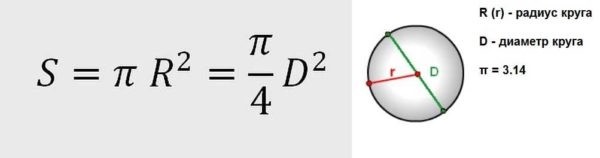

Сечение предохранительных усиков
d0,20 ~7A d0,27 ~10A d0,31 - 0,075mm2 ~15A d0,4 - 0,125mm2 ~20А d0,5 - 0,196mm2 ~29А d0,8 - 0,5mm2 ~60А
Ток плавления перемычки надо брать как двойной максимальный снимаемый ток. Например снимаем 7 ампер, берём для 15 - это 0.35мм диаметр. Для конструктива из 18650 длина такой перемычки получается примерно 20мм и сопротивлением 3.63мОм. При этом на максимуме падение напряжения на ней составит 25мВ. Для 10S это общая просадка 0.225В на всю сборку на максимальном токе. Такую перемычку гарантированно сожжёт высокотоковый элемент типа 30Q или 25R. Для слаботочных банок при снимаемых с них 2-3 ампера перемычка будет гораздо тоньше - 0.2мм, но спалить её такому элементу будет намного сложнее. Ну и сопротивление растёт нелинейно - на 3-х амперах падение будет уже 33мВ.
Толщину я бы связывал с токовой характеристикой элемента и какие токи будут сниматься с него, т.е сборка из 26F ус 0,4 мм прожгет только группой 4P(грубо), а 25R прожгет одним элементом, что снизит вероятности любых форс-мажоров при замыканиях, но слишком тонкие 0,2 мм в батарею где с элемента до 10А снимается тоже не правильно, там ус будет как кипятильник нагреваться.
Толщина перемычки - это, увы, грустный компромисс. Сделаешь тонкой, она будет греться и жрать энергию в движении. Толстая может не сработать по типу предохранителя. Тонкие перемычки уберегут от пожара, а толстые...как повезет.
Примеры
Герметик

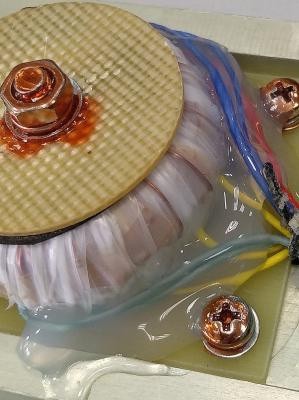

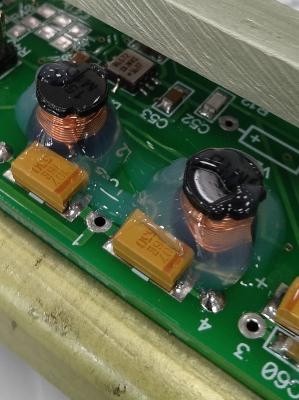

ГЕРМЕТИК СИЛИКОНОВЫЙ ПЕНТЭЛАСТ 1143 Используется для поверхностной герметизации, изоляции и защиты от воздействия влаги аппаратуры, работающей в воздушной среде. Применяется в качестве заливочного состава в электронно-, радио- и электротехнике. Для герметизации материалов, работающих в условиях вибрации.
На производстве используем такой. И да он уксусный. Держит хорошо. Эксплуатация приборов в жёстких режимах.
