FlatPack S 48V 1000W

Выпрямительный модуль Eltek Flatpack S HE 48V 1000W используется в телекоммуникационной отрасли.

Взял как мощную зарядку 13S (48V) сборки » 53,5V 20A » Зарядит до 4,1V на ячейку (~92%) или полностью с меньшим током через Ядрёный Контроллер.

Входное напряжение (номинальное) 185 - 270 VAC / 185 - 250 VDC Входное напряжение (рабочее) 85 - 300 VAC / 85 - 250 VDC Максимальный входной ток (при номинальном напряжении и полной нагрузке) 5.9 A

Выходное напряжение (по умолчанию) 53.5 VDC Максимальная выходная мощность при номинальном напряжении на входе 1000 W Мощность при входном напряжении 85 VAC - 420 W Максимальный выходной ток при номинальном напряжении на входе 20.9 A (@VOUT < 48VDC)

КПД от 95.5 % Наработка на отказ MTBF (Telcordia SR-332 Issue I method III (a)) >315 000 (@ Tambient : 25 °C) Рабочая температура -40 to + 85°C при влажности 5-95% Температура хранения -40 to +85°C при влажности 0 - 99% Размеры WxHxD: 72 x 41.5 x 217mm Вес: 850 гр

С лево на право: 1,2 Сетевое питание. 3 - Can. 4 (-) Минус. 5 (+) Плюс (В интернете была схема с не верной полярностью! Проверяйте тестером!)

Припаялся к разъёмам, термоусадка, термоклей и стяжка:

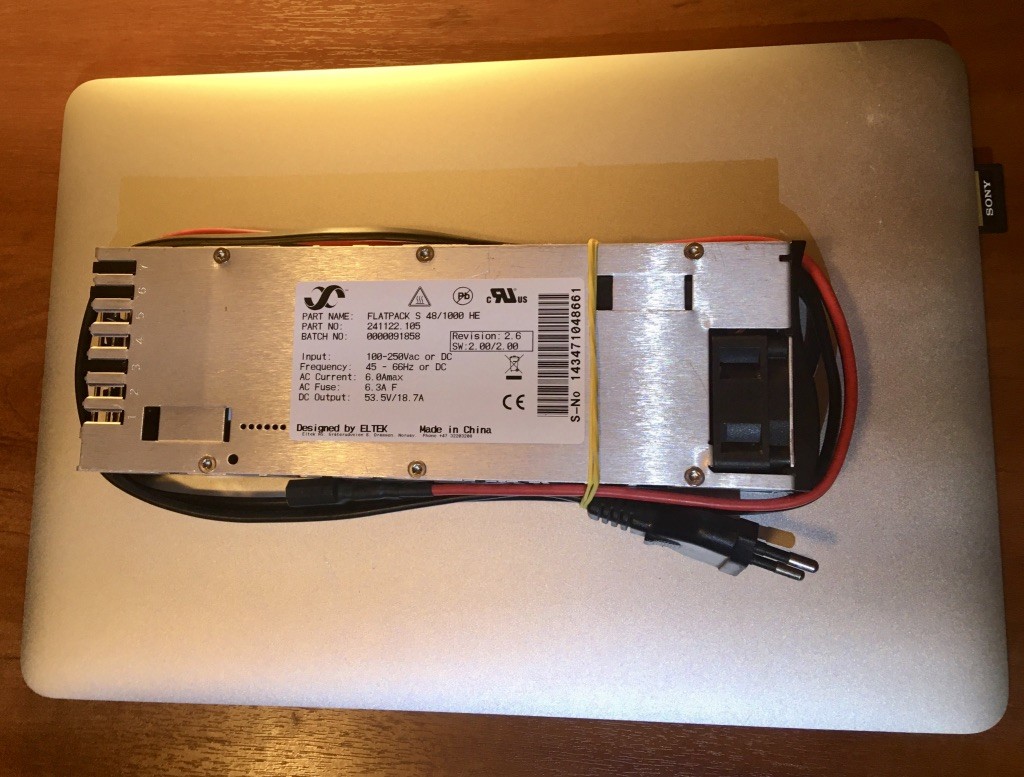

Получилось вот такое зарядное устройство на 1 киловатт! ;) В планах на него посадить термоусадку или как-то облагородить.
