Контроллер + Дисплей + PAS

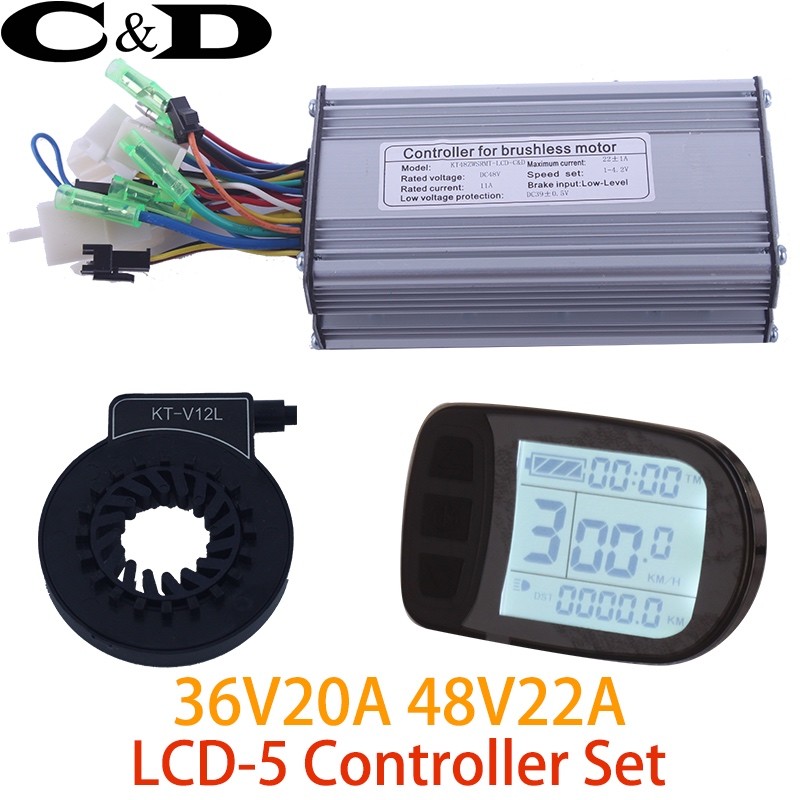

36V 48V 500W Controller LCD LCD5 display Meter PAS Set E-bike Conversion kit

Номинал 36В 48В Номинальный ток 10A 11A Максимальный ток 20±1A 22±1A Защита от низкого напряжения DC29±0,5В DC39±0.5В

High quality 5 levels of pedal assist system

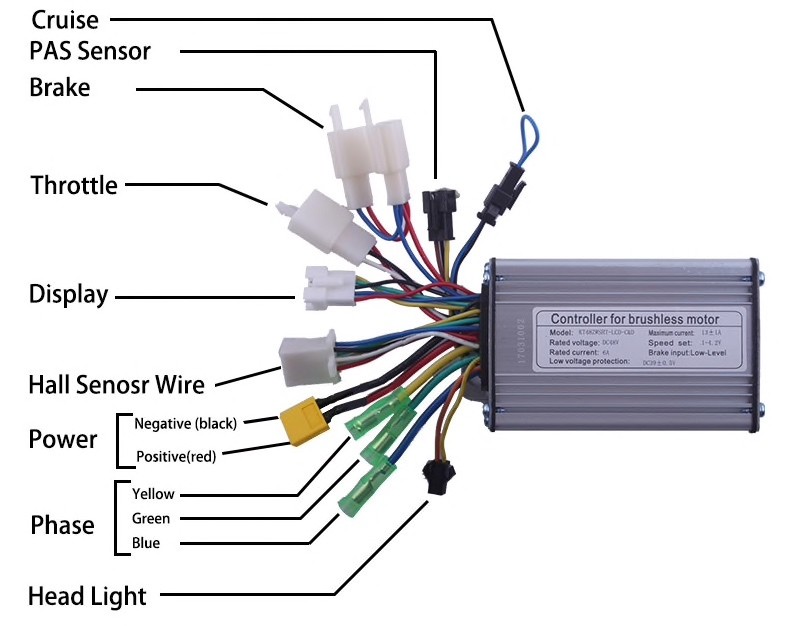

Including following parts: 1 x 36V/48V controller 1 x 36V/48V LCD display 1 x PAS

Function of LCD display:

  1. Battery indicator;
  2. Trip time / Total trip time
  3. 5 levels of PAS;
  4. Current speed / Average speed / Max Speed/
  5. Trip distance / Mileage /
  6. 6km/h assistant power mode

Other Powerful Practical Functionality:

  1. PAS Level switch;
  2. Electric system error indicator;
  3. Controller maximum current limitation;
  4. Controller minimum voltage adjustment;
  5. PAS output power adjustment;

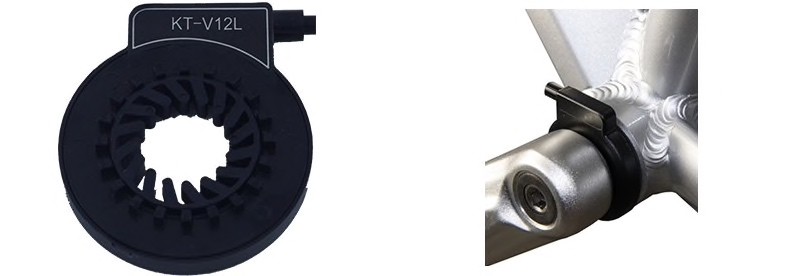

PAS KT V12L

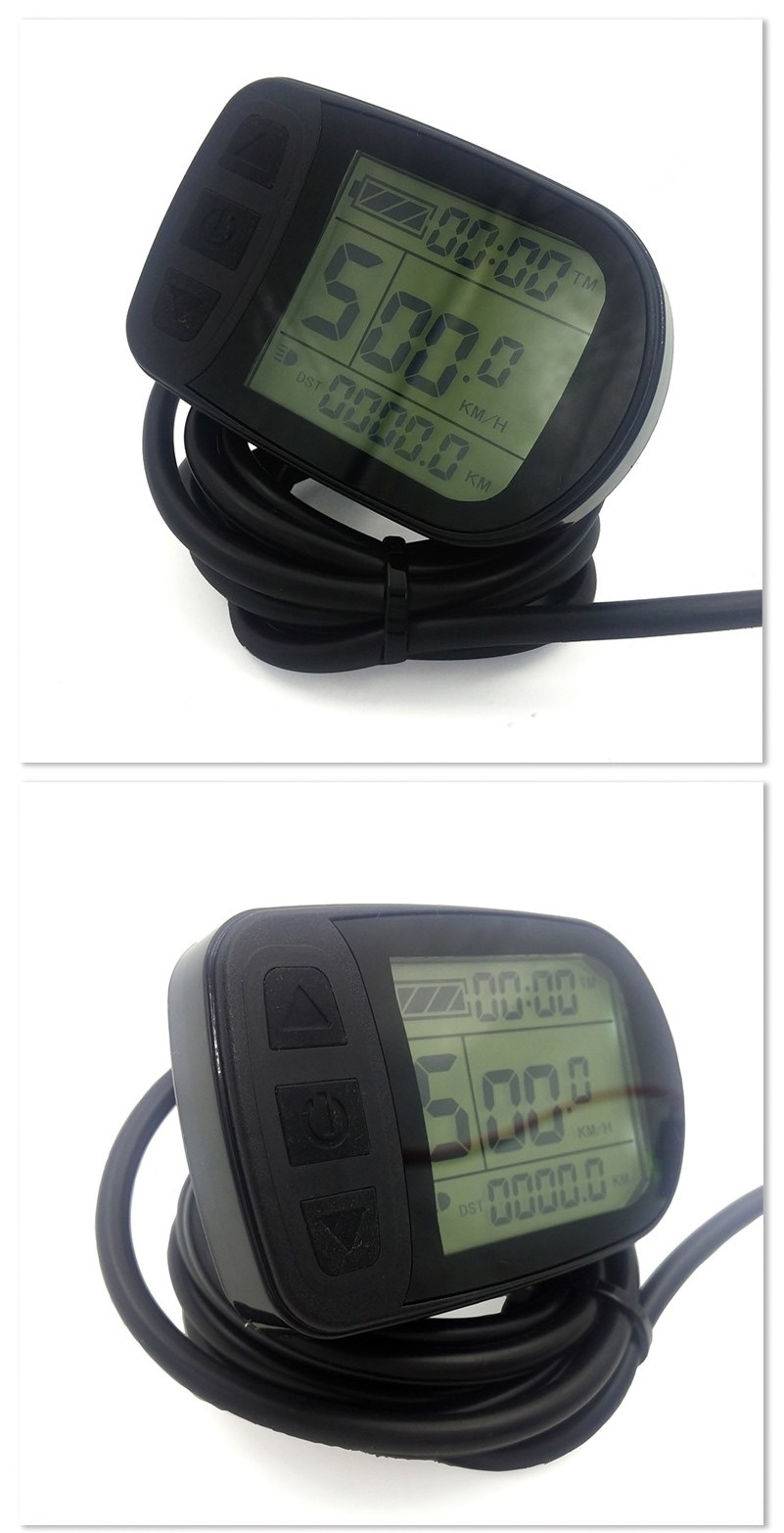

KT LCD LCD5 Control Panel Display

Инструкция

KT LCD3 Rus

KT LCD5 Eng

Настройки контролера

P1 87 » 100 P2 1 P3 1 P4 0
P5 12

C1 07 C2 0 C3 8 C4 0 » 4-20 » 3 C5 10 C6 3 C7 0 » 1 C8 0 C9 0 C10 n C11 0 C12 4 » 0 с13 0 с14 2 » 1

Описание настроек

P1 - количество магнитов, умноженные на редукцию мотора - для корректного отображения скорости:

P2 - способ определения скорости контроллером: 0 - по датчикам Холла 1 - по встроенному датчику

P3 - режим работы уровней Assist при использовании PAS-сенсора: 0 - режим установки скорости: при Assist = 1 контроллер будет разгоняться примерно до 12 км/ч (с батареей 48 вольт); при Assist = 2 - до 20 км/ч; при Assist = 3 - до 28 км/ч; при Assist = 4 - до 35 км/ч; при Assist = 5 - до максимально возможной; 1 - режим мощности: при наличии сигнала с PAS (при вращении педалей) контроллер будет давать постоянную мощность, в зависимости от выбранного значения Assist.

P4 - возможность старта с места ручкой газа: 0 - для возможности старта с места; 1 - для включения управления ручкой газа только после начала вращения педалей (при использовании PAS-сенсора).

P5 - способ измерения оставшейся ёмкости батареи: для батареи 36 вольт - 5..15; для батареи 48 вольт - 60..62; 0 - режим "авто", который не работает :(

C3 - какое значение Assist выставлять при включении велосипеда. 0..5 - устанавливать соответствующее значение; 8 - восстанавливать то, которое было при последим выключении велосипеда кнопкой на пульте дисплея.

С4 - режим работы параметра Assist: При P4=0 0 - для работы с датчиком PAS, при Assist = 0 ручка газа работать будет. 1 - скорость ручки газа ограничена 6км/ч 2 - скорость ручки газа ограничена указываемым значением (по умолчанию 20км/ч) 3 - для работы с датчиком PAS, при Assist = 0 ручка газа работать будет; 4 - для работы без датчика PAS, при этом параметр Assist работает как ограничитель мощности. После подтверждения установки настраивается процент (по умолчанию 50%) от полной мощности для Assist = 1; для остальных значений Assist будет работать пропорционально.

 При P4=1
   0 - без старта на педалях (датчика PAS) ручка газа работать не будет
   1 - без старта на педалях (датчика PAS) ручка газа ограничена 6км/ч, после вращения педалей ручка газа без ограничений. НЕ ВЕРНЫЙ ПЕРЕВОД, так как при уровне асиста 0 ручка газа более 6км/ч не едет даже если педали кручу.

   2 - без старта на педалях (датчика PAS) ручка газа работать не будет, на педалях скорость ручки газа ограничена указываемым значением (по умолчанию 20км/ч)
   3 - без старта на педалях (датчика PAS) ручка газа ограничена 6км/ч, ручка газа без ограничений только при вращении педалей
   4 - без старта на педалях (датчика PAS) ручка газа работать не будет. Далее параметр Assist работает как ограничитель мощности. После подтверждения установки настраивается процент (по умолчанию 50%) от полной мощности для Assist = 1; для остальных значений Assist будет работать пропорционально.

C5 - общий множитель на мощность. 3 - режим минимальной мощности, равный половине от максимальной; 4..9 - промежуточные значения; 10 - режим максимальной мощности.

С7 - круиз-контроль. Для активации круиз контроля в процессе езды необходимо при нажатой ручке газа нажать и удерживать кнопку вниз на пульте дисплея. Индикатор С на дисплее подтвердит активацию круиз контроля. Велосипед будет стараться удержать текущую спорость. Ручку газа после этого можно отпустить. Выключить круиз контроль можно нажатием на ручку газа, ручку тормоза или любую кнопку пульта дисплея 0 - выключен; 1 - включен.

С12 Значение определяет минимальное значение напряжения работы контроллера (тонкая регулировка минимального напряжения) 0 - 28В; 1 - 28.5В; 2 - 29В; 3 - 29,5В; 4 - 30В; 5 - 30,5В; 6 - 31; 7 - 31,5В

C14 - сила помощи мотором при использовании PAS-сенсора: 1 - слабая (примерно 6 / 17 / 30 / 45 / 100% от полной мощности при Assist = 1/2/3/4/5); 2 - средняя (примерно 12 / 22 / 40 / 55 / 100%); 3 - сильная (примерно 17 / 30 / 45 / 66 / 100%).

(Соотношение каденса (скорость вращения педалей) и скорости вращения колеса для системы PAS (настройка активна только при выборе значения 0 в настройке Р3))

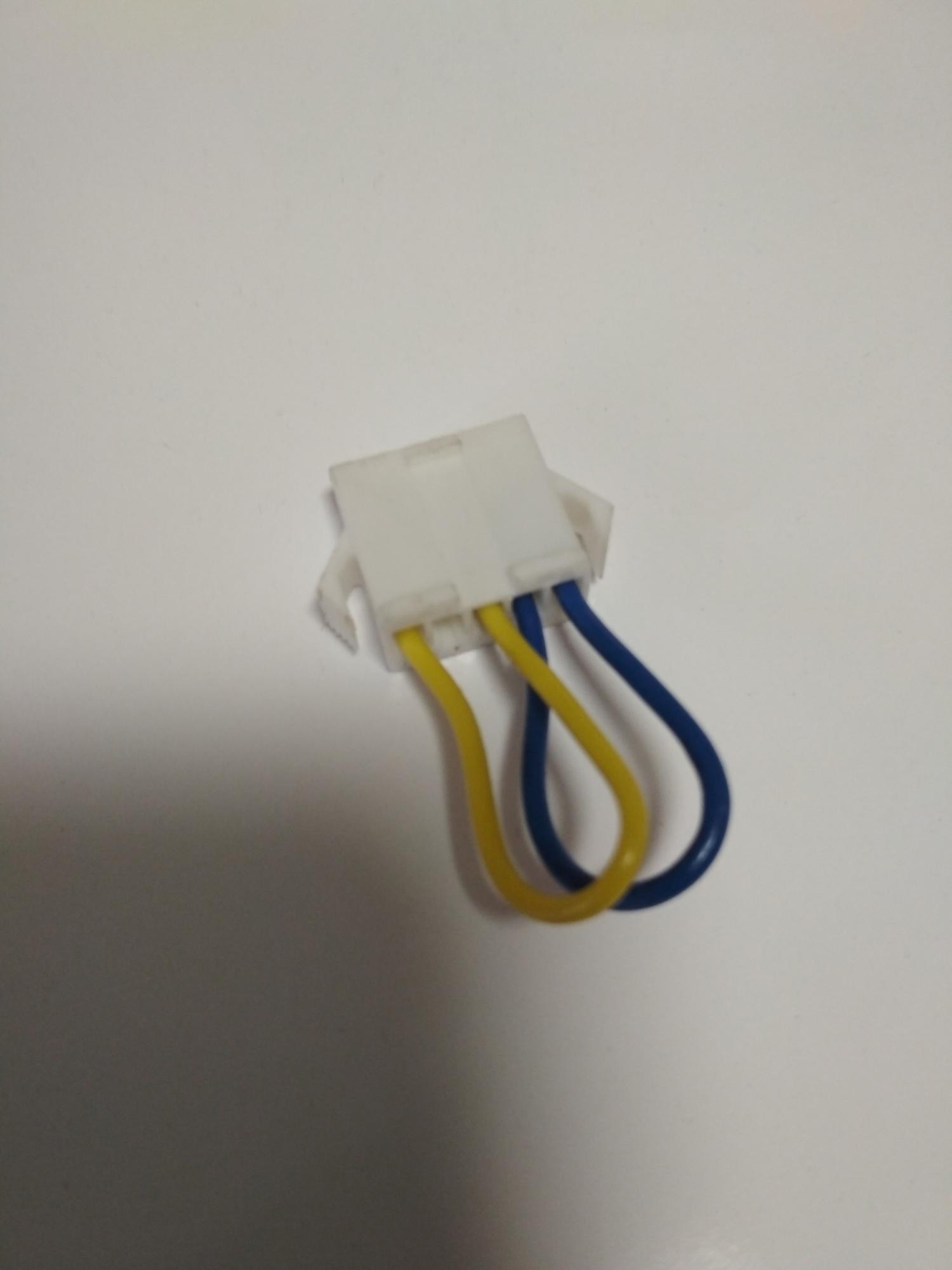

-- Можно поставить заглушку и кататься без дисплея, выглядит так:
